自力式压差调节阀概述:
自力式压差调节阀主要由控制阀、执行器和一个设定压力的弹簧组成,分为差压上升阀关和压差上升阀开两种形式,无需外加能源,利用工艺管道中介质的压力变化,与信号进行比较,使被调节介质的力与执行机构的输出力平衡,以达到稳定压力、差压值。自力式压差调节阀适用于非腐蚀性的液体、气体和蒸汽等介质,可用于各种油品、化学品、液体储罐气封。

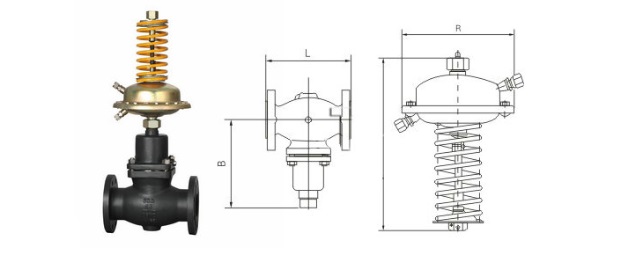

自力式差压控制阀款式说明:
阀内件特点:
1、内置波纹管,具有压力平衡结构,灵敏度高
2、结构紧凑,性能可靠,免于维护
3、采用标准模块化设计
4、通过组合件,可以进行多项组合控制
阀体类型: 直通式
阀盖形式: 标准型、散热型
流量特性: 快开
口径范围: DN15-300(1/2”-12”)
压力等级: PN1.6、4.0Mpa(ANSI 150、300LB)
泄漏等级: ASME B16.104 Ⅴ(软密封、ASME B16.104 Ⅳ(硬密封)
管道连接方式: 法兰式
设定值偏差: ±8%
适用温度范围: -30° ~ 350°
执行机构类型: 薄膜式执行机构(自力式)、活塞式执行机构(自力式)
自力式压差调节阀特点:
自力式压差调节阀无需外部能源,利用管道自身压力调节,节约能源,系统简单成本低,可用于无电、无气的场合,不存在外部能源的隐患,且操作简单,设定时只需旋转调节螺母即可,具有压力平衡功能,灵敏度高等优点,通过组合件,可以进行多项组合控制!
自力式压差调节阀工作原理:
1、自力式(差压上升阀关)控制阀,自控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压差控制,当压差升高时,控制阀关闭。
2、自力式(压差上升阀开)控制阀.由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽.在系统管道中的压差控制.当压差升高时,控制阀开启。
自力式压差调节阀技术参数:
自力式压差调节阀流量系数:
自力式差压控制阀款式说明:
阀内件特点:
1、内置波纹管,具有压力平衡结构,灵敏度高
2、结构紧凑,性能可靠,免于维护
3、采用标准模块化设计
4、通过组合件,可以进行多项组合控制
阀体类型: 直通式
阀盖形式: 标准型、散热型
流量特性: 快开
口径范围: DN15-300(1/2”-12”)
压力等级: PN1.6、4.0Mpa(ANSI 150、300LB)
泄漏等级: ASME B16.104 Ⅴ(软密封、ASME B16.104 Ⅳ(硬密封)
管道连接方式: 法兰式
设定值偏差: ±8%
适用温度范围: -30° ~ 350°
执行机构类型: 薄膜式执行机构(自力式)、活塞式执行机构(自力式)
自力式压差调节阀特点:
自力式压差调节阀无需外部能源,利用管道自身压力调节,节约能源,系统简单成本低,可用于无电、无气的场合,不存在外部能源的隐患,且操作简单,设定时只需旋转调节螺母即可,具有压力平衡功能,灵敏度高等优点,通过组合件,可以进行多项组合控制!
自力式压差调节阀工作原理:
1、自力式(差压上升阀关)控制阀,自控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压差控制,当压差升高时,控制阀关闭。
2、自力式(压差上升阀开)控制阀.由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽.在系统管道中的压差控制.当压差升高时,控制阀开启。
自力式压差调节阀技术参数:
技术参数 | |||
公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm | ||
公称压力 | PN1.0、1.6MPa | ||
法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) | ||
阀体材料 | 铸钢(ZG230-450)、铸不锈钢 | ||
阀芯材料 | 硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi) | ||
软密封:不锈钢镶嵌橡胶圈 | |||
压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) |
自力式压差调节阀流量系数:
额定流量系数、噪音衡量系数、允许压差 | ||||||||||||||
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
额定流量系数KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 450 | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允许压差( Mpa) | PN10 | 1.0 | 1.5 | 1.2 | 1.0 |
