自力式流量调节阀特点:
自力式流量调节阀阀内采用压力平衡机构,使调节阀反应灵敏、控制精确、允许压差大,且设定点可调且范围宽,便于用户在设定范围内连续调整流量。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统,正确使用这种阀门,可以方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。
自力式流量调节阀工作原理:
自力式流量调节阀无需外加驱动能源,依靠被调介质自身的压力为动力源及其介质压力变化,按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀,自成一个独立的仪表控侧系统。
自力式流量调节阀参数:
控制阀参数说明:
阀内件特点: 1、内置波纹管,具有压力平衡结构,灵敏度高
2、结构紧凑,性能可靠,免于维护
3、采用标准模块化设计
4、通过节流阀按标准图调节流量,方便快捷
5、通过组合件,可以进行多项组合控制
阀体类型: 直通式
阀盖形式: 标准型
散热型
流量特性: 快开
口径范围: DN15-300(1/2”-12”)
压力等级: PN1.6、4.0Mpa(ANSI 150、300LB)
泄漏等级: ASME B16.104 Ⅴ(软密封)
ASME B16.104 Ⅳ(硬密封)
管道连接方式: 法兰式
设定值偏差: ±8%
适用温度范围: -30° ~ 150°
执行机构类型: 薄膜式执行机构(自力式)
自力式流量调节阀结构组成:阀体 | |||
公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm | ||
公称压力 | PN1.6、4.0MPa | ||
法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) | ||
阀体材料 | 铸钢、铸不锈钢 | ||
阀芯材料 | 硬密封:不锈钢 | ||
软密封:不锈钢镶嵌橡胶圈 | |||
压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) |

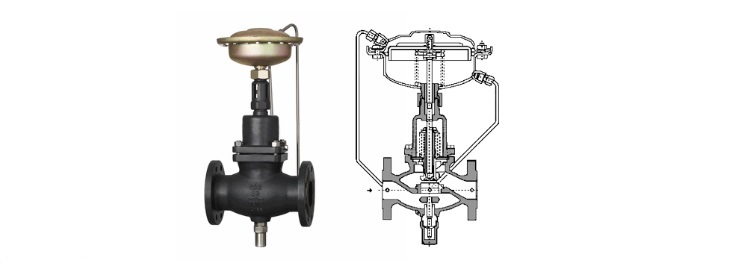

结构简图 | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
限流器 | 阀体 | 阀座 | 阀轴 | 阀盖 | 波纹管 | 膜盖 | 膜片 | 充注阀 |
允许工作温度 | |||
公称通径 | 15-125mm | 150-250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷却罐≤200℃ | 冷却罐和加长≤200℃ | ||
软密封 | ≤150℃ |
