气动薄膜三通调节阀是针对三通控制而研制的专用调节阀,有合流和分流两种结构形式,阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,具有调节精度高,动作稳定可靠等优点。气动薄膜三通调节阀合流型主要用于将两种流体混合成第三种流体,分流型主要用于将一股流体分成两股流体,可代替两台互为开关的单、座调节阀,用于液体、气体、蒸汽等介质的调节与控制。
气动薄膜三通调节阀有气动薄膜三通合流调节阀和气动薄膜三通分流调节阀两种

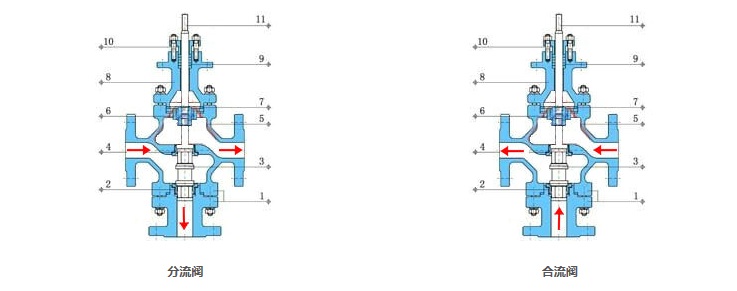

气动薄膜三通调节阀的原理图:
气动三调节阀阀体为三通结构,即一进两出(分流型),两进一出(合流型),其中三通合流调节阀用于将两种流体混合成第三种流体,或两种不同温度的同种流体,混合成同一温度流体。而三通分流阀则是将一种流体分成两路流体。
气动薄膜三通调节阀的特点:
气动三通合/分流调节阀,采用套筒导向,压力不平衡式阀芯。该系列调节阀主要应用于几条流路介质聚集或分开进行控制,两路流道进,一路流道出称为三通合流,相反一路流道进,两路流道出称为分流。三通阀也可以作为管路的切断与开启功能。
