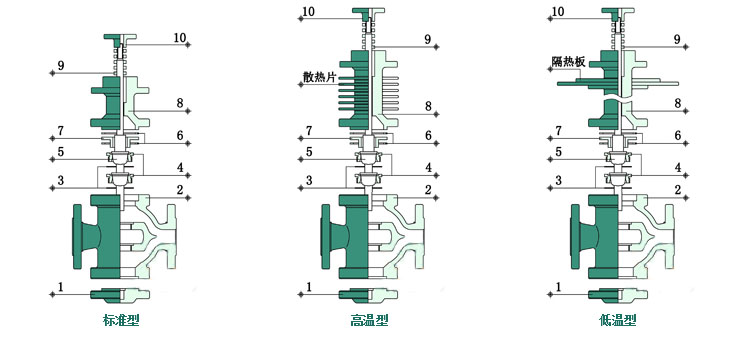

电动双座调节阀的结构图:

电动双座调节阀的材料表:
序号 | 零件名称 | 零件材料 | |||
---|---|---|---|---|---|
1 | 底座 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
2 | 阀体 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
3 | 垫片 | PTFE、金属石墨垫片 | |||
4 | 阀座 | 304 | 304 | 316 | 316L |
5 | 阀芯组件 | 304 | 304 | 316 | 316L |
6 | 密封中垫 | PTFE、金属石墨垫片 | |||
7 | 导向套 | 304 | 304 | 316 | 316L |
8 | 阀盖 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
9 | 填料 | PTFE、柔性石墨、对位聚苯 | |||
10 | 压盖 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |

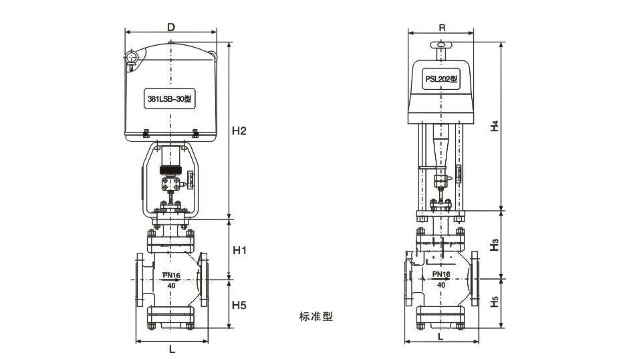

公称通径(DN) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
PN40 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | |
PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
H | PN16/25 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 |
PN40 | 124 | 128 | 145 | 150 | 195 | 220 | 230 | 280 | 290 | 335 | 465 | 528 | |
PN64 | 130 | 135 | 155 | 170 | 205 | 240 | 255 | 295 | 310 | 360 | 480 | 550 | |
H1 | 165 | 185 | 185 | 205 | 245 | 255 | 270 | 335 | 365 | 430 | 560 | 680 | |
H2 | 3810L | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
D | 3810L | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
PSL | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 |
