ZDLP电动单座调节阀 产品概述

  ZDLP电子式电动单座调节阀采用直通单座球形阀体，特别适用于阀前阀后压力小，对泄露量求严格的工作场合，电动执行机构为电子式一体化结构，内含伺服放大器，输入相关控制信号(4-20mADC或1-5VDC)，即可改变被调介质流量、压力、液位、温度等，使被控工艺参数保持在给定值。电动单座调节阀一般配于3810L或PSL系列型直行程电动执行机构，具有结构紧凑、调节精度高、压降损失小、流量特性精确、导向面积大、防振动等优点。

 ZDLP电动单座调节阀结构图：


ZDLP电动单座调节阀零部件材料：
精小型电动调节阀 (单座式结构) 精小型电动调节阀 (套筒式结构)
1 阀体 WCB、CF8、CF8M、CF3 1 阀体 WCB、CF8、CF8M、CF3
2 垫片 PTFE、金属石墨垫片 2 垫片 PTFE、金属石墨垫片
3 阀座 304、316、316L 3 套筒 304、316、316L
4 阀芯组件 304、316、316L 4 阀芯 304、316、316L
5 导向套/并帽 304、316、316L / 铜 5 中垫 PTFE、金属石墨垫片
6 中垫 PTFE、金属石墨垫片 6 阀盖 PTFE\石墨垫片
7 阀盖 WCB、CF8、CF8M、CF3 7 阀杆 304、316、316L
8 填料 PTFE、柔性石墨 8 填料 PTFE、柔性石墨
9 填料压盖 WCB、CF8、CF8M、CF3 9 填料压盖 WCB、CF8、CF8M、CF3

ZDLP电动单座调节阀的技术参数：
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允许压差(MPa) 单座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、套筒式
流量特性 等百分比
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%

ZDLP电动单座调节阀的参数指标：
项目 指标值
基本误差% 配3810L±2.5； 配PSL±1.0
回差% 配381L ±2.0； 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30：1

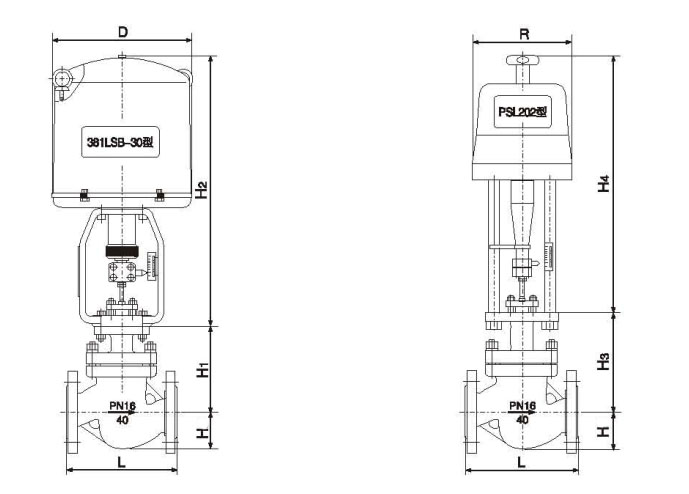

ZDLP电动单座调节阀的结构尺寸：
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 600 640 880
PN40 194 197 200 235 267 292 317 368 425 473 610 760 910
PN64 206 200 210 251 286 311 337 394 440 508 650 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218

ZDLP电动单座调节阀的定货需知：
1、阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2、执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们（021-57566476），我们一定会尽心尽力为您提供优质的服务！
