电动高压调节阀 产品概述

  电动高压调节阀是由直行程电动执行机构和高压调节阀体组成。电动高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命。电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点

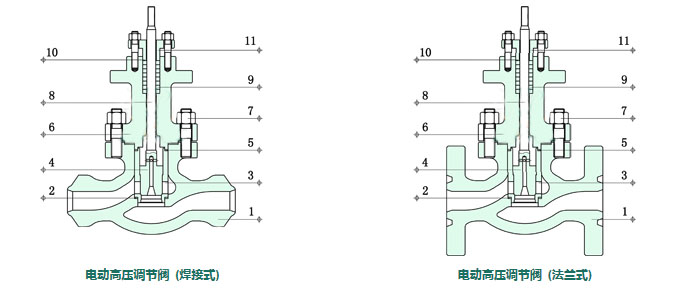

电动高压调节阀主要材料表:

1 阀体 WCB 304 316 316L
2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
3

阀笼

304 304 316 316L
4 阀芯 304 304 316 316L
5 中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
6 阀盖 WCB 304 316 316L
7 螺栓 25 不锈钢 不锈钢 不锈钢
8 阀杆 304 304 316 316L
9 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
10 螺栓 25 不锈钢 不锈钢 不锈钢
11 填料压盖 WCB 304 316 316L

电动高压调节阀的技术参数表:
公称通径(DN) 20 25 32 40 50 65 80 100
阀座直径(dn) 20 25 32 40 50 65 80 100
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176
笼式 6.3 10 16 25 40 63 100 155
允许压差(MPa) ≤ 公称压力
公称压力(MPa) 6.4~32.0MPa、600LB~2500LB
额定行程(mm) 16 25 40
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、笼式
流量特性 等百分比
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
