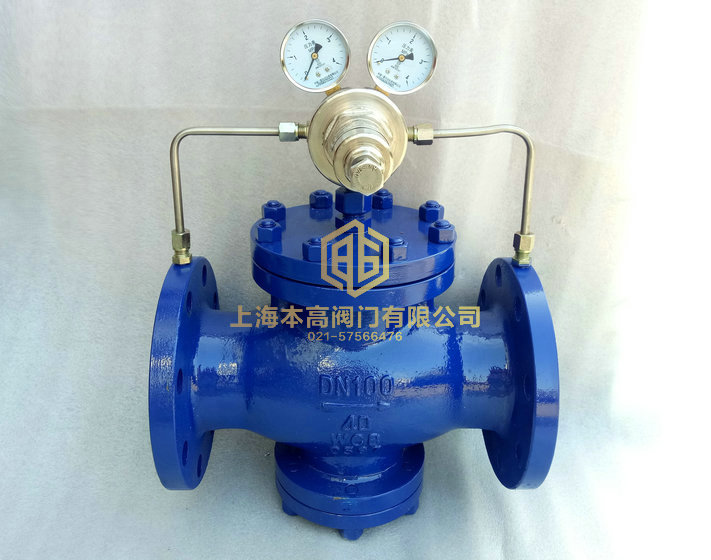

YK43X/F气体减压阀由主阀和导阀两部分组成,主阀体下部有下盖、主阀弹簧、主阀瓣、主阀瓣由主阀弹簧支撑,使主阀处于密封状态,主阀体上部有活塞、缸套等;气体减压阀当活塞受介质压力后,靠缸套导向推动主阀瓣,使减压阀开启;导阀体内有导阀弹簧、导阀瓣,膜片等,导阀弹簧支撑导阀瓣,使导阀处于密封状态;减压阀导阀上盖内有调节弹簧、调节螺栓,便于调节所需的工作压力。
YK43X/F气体减压阀的参数:
产品名称:气体减压阀
产品型号:YK43F、YK43X
公称压力:0.6~42.0Mpa、150~2500LB、10K~20K
阀体材质:WCB、CF8、CF3、CF8M、CF3M、A105、F304、F316等
产品规格:DN15~500
使用温度:X≤80℃、F≤150℃
使用介质:主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气、一氧化氮、煤气、二氧化碳等气体。
YK43X/F气体减压阀基本性能:
1、 调压范围:它是指减压阀输出压力P2的可调范围,在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
2、压力特性:它是指流量g为定值时,因输入压力波动而引起输出压力波动的特性。输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
3、 流量特性:它是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。
YK43X/F气体减压阀的安装和维护:
1、为了操作和维护方便,该阀一般直立安装在水平管道上。
2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
3、为了防止阀后压力超压,应在离阀出口不少于4M处安装一个减压阀。
4、减压阀前需装过滤器。
5、需双台减压阀(双极减压)的管路中,两台减压阀之间需留有一段管路。
