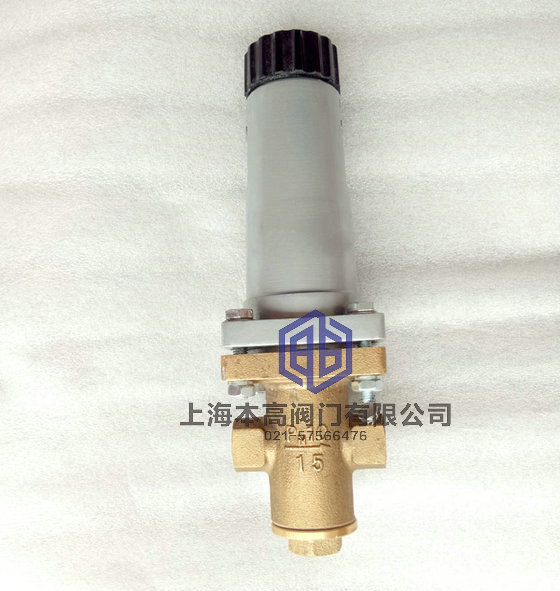

Y14W波纹管式减压阀的用途和主要性能规范:
Y14W-10T(Y14W-10TB)型波纹管式减压阀,适用于工作温度200的蒸汽或空气管道上,使通过本阀后的介质压力保持恒压以适应工作需要,但进口与出口这压差必须0.15(10T)
性能规范 | |||||
型号 | Y14W-10T | Y14W-10TB | |||
介质 | 蒸汽或空气 | ||||
工作压 力 | 1.0 MPa | ||||
试压压力 | 密封 | 1.25 MPa | |||
强度 | 1.5 MPa | ||||
温 度 | ≤ 200℃ | ≤ 280℃ | |||
流量特性 | 偏差值 | -0.03 | 偏差值 | -0.01 | |
压力特性 | ±0.03 | ±0.01 | |||
公称通径 | 15(G1/2")、20(G3/4")、25(G1") | ||||
调压范围 | 0.1-0.6MPa 0.05-0.6MPa |
Y14W波纹管式减压阀的作压原理和结构说明:
1、本阀由阀体、波纹管组件、阀座、钢球、调节弹簧等组成,波纹管组件的阀杆和阀体相配合,待波纹管受到介质压力后,推动阀杆位移,改变钢球与阀座间的距离。阀体上方装有铝盖、手轮、调节螺钉等,以调节需要的压力。
2、本阀出厂时,钢球和阀座是关闭的。需要使用时,通过顺时针方向旋转手轮,带动调节螺钉,使调节弹簧压向阀杆,顶开钢球。当受到介质压力时,介质分二路,一路由阀体至出口。另一路由阀体上的平衡孔到波纹管的内腔,并使阀杆向上和调节弹簧的力平衡。当进口压力增加时,波纹管组件的阀杆因压力增加向上位移,钢球和阀座之间的间隙减小,增加介质阻力,使波纹管组件向上的力减小,当调节弹簧和波纹管的力平衡时,则出口处的压力就稳定到需要值上,当进口压力减小时则反向移动,仍使出口压力稳定在需要值上。
Y14W波纹管式减压阀的主要零件材料附件表:
零件名称 | 材料 | 零件名称 | 材料 |
阀体 | 青铜 | 阀盖 | 铝合金 |
上盖下盖 | 青铜 | 垫片 | 四氟(B型) |
橡胶石棉垫 | |||
调节弹簧 | 硅钢 | 波纹管 | 不锈钢(B型) |
铍青铜 |
Y14W波纹管式减压阀的维修保养和安装使用注意事项:
1、本阀应存放在干燥的室内,通路两端须堵塞,不准堆叠存放。
2、本阀安装前应仔细核对使用情况是否与标志规定相符。
3、本阀在管道上能任意位置安装。
4、本阀在管道上的安装最好采用下列示意图形式,这样在检修时不致于影响正常使用,同时比较安全可靠。
5、使用本阀时,阀全上所标箭头方向为气流方向,切不可接反。
6、调节出口压力时,只需调节阀体上端手轮即可。
Y14W波纹管式减压阀的可能发生的故障及其消除方法:
可能发生的故障 | 发生故障的原因 | 消除方法 |
一、不能通气 | 1、过滤网被阻塞 | 清除过滤网上的污物 |
2、阀杆和阀体间卡住 | 清除阀杆和孔中的污物 | |
3、阀体上平衡孔阻塞 | 去除平衡孔的污物 | |
二、蒸汽直能 | 1、过滤网内弹簧断裂或疲劳 | 更换锥形弹簧 |
2、阀杆和阀体间卡住 | 清除阀杆和孔中的污物 | |
3、阀座密封面上有污物或伤痕 | 清除污物或更换阀座 | |
三、减压压力调不高 | 1、阀体上平衡孔阻塞 | 清除污物 |
2、过滤网被阻塞 | 清除污物 | |
3、调节弹簧疲劳 | 更换弹簧 | |
四、阀后表压有脉冲波动及不稳定 | 输入蒸汽量与消耗蒸汽量相差过大 | 重新选择阀的通径或减小输量与耗量之间量 |
