ZZDQ自力式氮封阀的介绍
ZZDQ氮封装置,由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。 自力式氮封阀主要用于保持容器顶部保护气体(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发、被氧化,以及容器的安全。 特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。
自力式氮封阀工作原理:

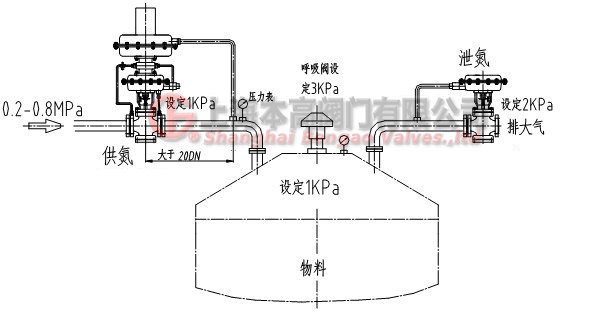

供氮装置(见图左),将设在罐顶的取压点的介质经导压管引入检测机构,介质在检测元件上产生一个作用力与与弹簧预紧力相平衡。 当罐内压力降低至低于供氮装置压力设定点时,平衡破坏,使指挥器阀芯打开,使阀前气体经减压阀、节流阀进入主阀执行机构上、 下膜室,打开主阀阀芯向罐内充注氮气;当罐内压力升至供氮装置压力设定点,由于预设弹簧力,关闭指挥器阀芯由于主阀执行机构中的 弹簧作用,关闭主阀,停止供氮。
泄氮装置(见图右),该装置采用内反馈结构,介质直接经阀盖进入检测机构,介质在检测元件上产生一个作用力与预设弹簧预紧力相平 衡。当罐内压力升高至高于泄氮装置压力设定点时,平衡被破坏,使阀芯上移,打开阀门,向外界泄放氮气;当罐内压力降至泄氮装置压力设定 点,由于预设弹簧力作用,关闭阀门。
自力式氮封阀的技术参数:
公称通径 DN(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
阀座直径 (mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
额定流量系数 KV | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
压力调节范围 Kpa | 0.5~7 5~20 15~50 30~150 | |||||||||||
公称压力 PN(MPa) | 1.0 1.6 | |||||||||||
被调介质温度 ( ℃ ) | -20~90 | |||||||||||
流量特性 | 快开 | |||||||||||
调节精度 (%) | ≤ 3 | |||||||||||
执行机构薄膜 有效面积 (cm 2 ) |
200 | 280 | 400 | |||||||||
允许泄漏量 | 符合 ANSIB16.104-1976 IV 级 |
