气动高压角式调节阀 产品概述

  气动高压角式调节阀适用于要求直角连接,介质为高粘度、含悬浮物和颗粒状介质的场合,主要由气动薄膜多弹簧执行机构和角形阀组成,阀芯采用顶导向结构,具有体积小、重量轻、流路简单、阻力小、易于冲洗的特点。气动高压角式调节阀广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。
气动高压角式调节阀特点:
  气动高压角式调节阀特别适用于允许泄露量小,阀前阀后压差不大的高粘度、含有悬 浮物和颗粒状物质的调节,可避免结焦、堵塞,便于自净与清洗,本产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列,适用流体温度可在-196℃-+450℃范围之间,流量特性为线形或等百分比,多种规格可供选择。


气动高压角式调节阀主要材料表:
零件名称 阀体 阀杆 阀芯 阀座 填料 压缩弹簧 波纹薄膜
材料 40锻钢
不锈钢
钼二钛
2Cr13
不锈钢
钼二钛
2Cr13或堆
焊钴铬钨
硬质合金
2Cr13或堆
焊钴铬钨
硬质合金
V形
聚四氟乙烯圈
60Si2Mn 丁睛橡胶
夹尼衬里

气动高压角式调节阀参数:
公称通径(mm) 6 10 15 25
阀座直径(mm) 3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20
流量系数Kv 0.04 0.1 / 0.1 0.4 / / / 0.4 / / / / 1 1.6 2.5 4 6.3 8
/ 0.16 0.4 0.16 / 1 1.6 2.5 0.63 1 1.6 2.5 4 / / / / / /
0.063 0.25   0.25 0.63 / / / / / / / / / / / / / /
公称通径(mm) 32 40 50 65 80 100 125 150 200
阀座直径(mm) 16 20 30 20 38 30 50 38 65 50 80 65 100 65 125 100 150 125 200
流量系数 6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250 600
可调范围 Kv值<18时 R=20:1;Kv值>18时 R=30:1
公称压力 16、22、32MPa
阀芯形式 套筒导向单座柱塞型阀芯
流量特性 直线
作用形式 气开式、气关式
工作温度 普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
法兰标准 符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
执行机构 ZHA/B型多弹簧气动薄膜执行机构
可配附件 定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等

气动高压角式调节阀压差:
通径
DN(mm)
PN320 6 10 15 25 32 40 50 65 80 100
PN220
阀座直径(mm) 3 4 6 4 6 7 8 10 6 7 8 10 12 7 8 10 12 16 20 16 20 30 20 38 30 50 38 65 50 80 65 100
输入信号
kgf/cm2
(0.2~0.1)
320 200 320 200 80 320 200 80 40 20 80 40 16 4 4 16 4 6 16 25 1 16 0.6
220 160   220 160 64 40 140 64 25 64 16 25 8 20 6 10 4 6 2.5
输入信号
kgf/cm2
(0.6~1.8)
320 320 160 100 320 160 64 160 35 64 20 55 16 30 10 16 6
320 220 200 110 220 200 70 200 45 70 25 70 20 35 14 20 8

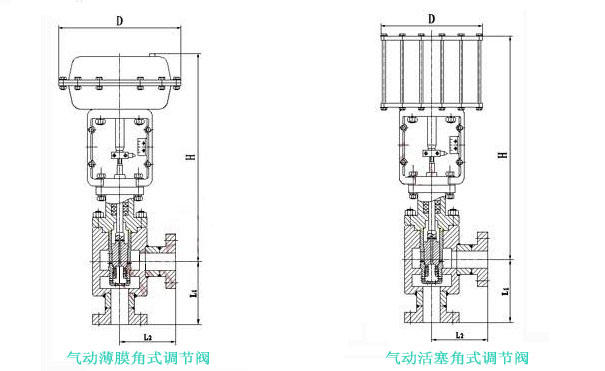

气动高压角式调节阀尺寸图:

公称通径(mm) 6 10 15 25 32 40 50 65 80 100 125 150
L(mm) 100 105 105 120 135 190 225 275 315 365 400 510
L1(mm) 83 90 105 120 135 165 190 215 260 290 300 400
薄膜式 H2(mm) 407 406 425 401 493 502 500 630 630 620 848 910
A(mm) 285 360 470 620
活塞式 H2(mm) 527 526 545 521 586 595 593 655 655 645 758 820
A(mm) 264 352 490
