电动衬氟调节阀阀体材料:
阀体、阀盖 | WCB、304、316衬F46 |
---|---|
阀座、阀芯 | 304衬F46 |
阀杆 | 2Cr13、304衬F46 |
导向套 | 304衬F46 |
电动衬氟调节阀技术参数:
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
---|---|---|---|---|---|---|---|---|---|
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
公称压力(MPa) | 1.6、2.5、4.0、6.4 | ||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | |||||
阀芯形式 | 单座衬氟阀芯 | ||||||||
流量特性 | 快开特性 | ||||||||
配置执行器类别 | 3810系列、PSL系列等电动执行器(客户指定品牌亦可) | ||||||||
执行器参数 | 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC | ||||||||
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | |||||||||
环境温度:-25~+70℃、环境湿度:≤95% |

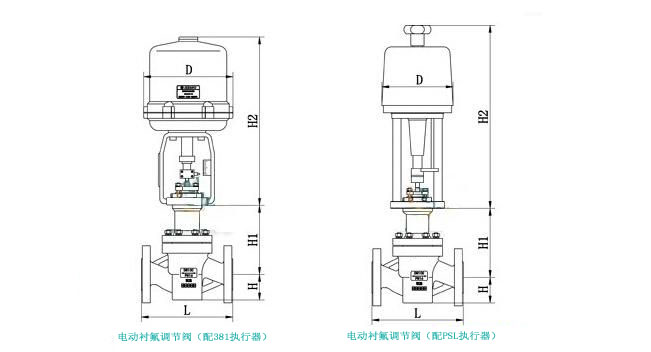

电动衬氟调节阀尺寸图:
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
H | PN16 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 |
PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | |
R | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 |
PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 |
注:尺寸仅供参考
